EShrsg® 는 당사의 주력 상품으로 고효율 저공해 발전시스템으로 전세계적으로 수요가 증가하고 있는 복합 발전시스템에서 중요한 구성품인 HRSG의 최적 Heat & Mass Balance 계산, 각 전열부 Optimal Sizing 및 다양한 운전조건에 대한 강력한 성능해석 등 HRSG의 기본설계에서 조립도 자동 작도에 이르기까지 전 설계과정을 통합 수행 할 수 있는 S/W로 실제 견적 및 설계시 적용하면 기본 설계 핵심기술 해결과 설계 시간을 혁신적으로 줄일 수 있어 HRSG업체의 제품 경쟁력을 월등히 제고 시켜줄 것이다.
특징

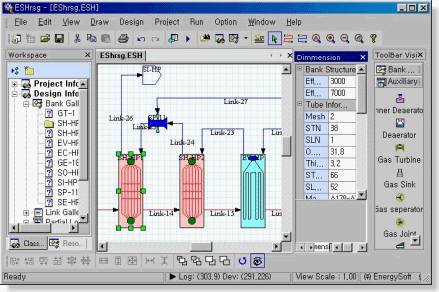

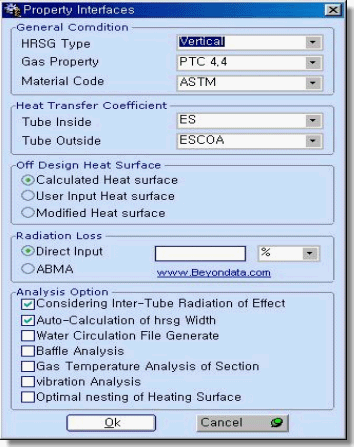

① 강력한 GUI방식의 입력시스템
-초보자라도 쉽고 빠르게 이용 가능
-실제 HRSG 구조와 유사하게 구현 가능
-객체지향 기법을 적용하여 임의의 구조의 HRSG설계 가능
② 구현의 편리성
-다양한 사용자 요구에 신속한 대응 가능
-객체의 모듈화로 새로운 모듈 추가가 용이
③ 다양한 용도 제공
-제작에서 엔지니어링 기술 접목
-설계 정보의 입출력 단위가 다양
-다양한 인터페이스 제공(유동해석, 강도해석, 철골해석)
기능
① 전열면 Sizing 및 부분부하 성능계산 기능

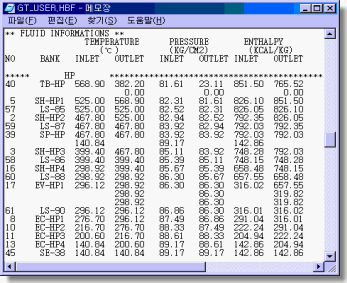

-Heat & Mass Balance계산

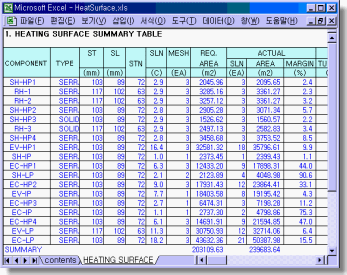

-설계점에서의 전열면 Sizing
-탈 설계점에서의 성능계산
-최적 전열면 배치 설계로 최적물량 산출
② 다양한 해석
-전열관 진동 해석 기능
-수순환 해석 기능

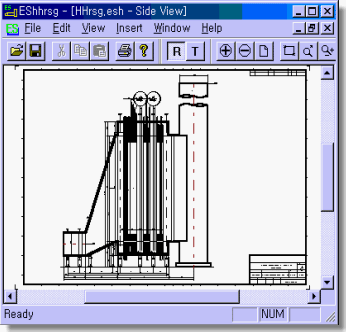

③ 조립도 자동 작도
-설계에서 작도까지 일괄 시스템 구축
-헤더/파이프 Sizing
-AutoCAD 파일과 호환성 확보
-다양한 작도 사용자 인터페이스 구축
④ 견적 및 물량 자동 산출
-설계에서 견적까지 가능한 물량 산출
-각 전열부별 물량 산출
⑤ metal temp계산 및 보조기기 sizing
-과열기, 재열기 등 tube metal 온도 계산기능
-적정 tube 사용온도 설정 및 제시
-FD Fan, Drum, Attemperator 등 보조기기 sizing
사용예

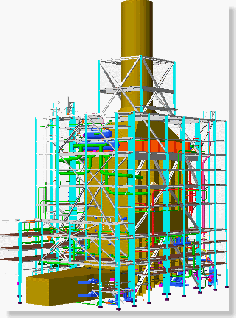

아래 그림은 EShrsg® S/W의 각 기능을 사용해서 보일러 모델에 대해 기본설계해석을 수행한 예입니다.
