보일러는 물을 효율적으로 고온고압의 증기로 변화시키기 위해 매우 복잡한 유로망으로 구성되어져 있습니다. 일반적인 관유로망과는 달리 고온의 열원으로부터 전열이 일어나고 관내에 복잡한 다상유동현상이 발생됩니다.
이때 유로망시스템 설계가 잘못되면 흐름 정체등으로 인한 전열관 과열파손등의 심각한 문제점이 보일러에 발생됩니다. 정격용량(증발량,온도,압력)의 보일러를 설계할 때 전열관내의 흐름을 원할하게 하여 전열관의 과열에 의한 파손 등을 방지하고 효율적인 전열이 일어나도록 해야합니다.
따라서 보일러 유로망 시스템의 순환해석은 기본설계시 필히 수행되어야 할 항목입니다.
저희 에너지소프트에서는 복잡한 구조의 범용 보일러 순환을 해석 S/W인 EScir®을 개발하여 판매
하고 있습니다.

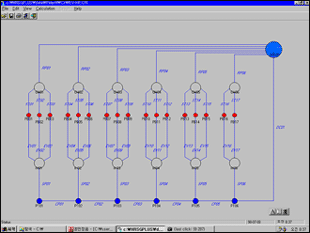

배열회수 보일러 수순환 시스템 예
특징
복잡한 순환계통을
화면상에서 간단하게 GUI기법으로 구현가능
drum압
입력만으로 각 node에서의 초기압력 자체 생성기능
보유
다상유동
flownet 이론 적용한 임의 형태 유로망 해석도
가능
보일러
부하별 조건 동시 계산
보일러
기본설계 S/W와 연계 입력파일 자동생성으로
복잡한 입력방법의 단순화
사용자
경험식 Subroutine화 반영 가능
전체
유로망상 원하는 점에서 물성치 출력
기능
-적정 Design Criteria 제시(순환비, 건도, 한계열유속, 입구속도)
-critical heat flux 점검
-riser부의 유체진동현상
-드럼내 기수분리기의 용량설계
-고형물의 퇴적방지를 위한 관내 최소유동속도 결정
-비가열강수관 및 riser등 주요 연결관의 크기 및 개수의 결정
을 통한 신뢰성 있고 경제적인 보일러 시스템 설계 등에 이용됩니다.
