산업 및 발전용으로 많이 사용되고 있는 수관식 보일러는 구조가 복잡하고 형태가 다양하다. 이러한 보일러 기본 설계시 적용되는 S/W는 이론보다는 많은 실적을 통해 검증된 경험기술을 토대로 작성 되어야 신뢰성을 인정 받을 수 있다. 또한 설계 대상의 보일러 형태에 관계없이 유연하게 적용할 수 있어야 한다. 본 제품은 이러한 문제점을 해결 하고자 개발 되었으며 제품에 내재된 각종 기술 DATA는 BOILER 운전에서 얻어진 실적 DATA를 토대로 하였다. 본 제품을 사용하여 설계된 많은 보일러가 우수한 성능으로 가동되고 있어 제품의 확실한 신뢰성을 뒷받침해 주고 있다.
특징

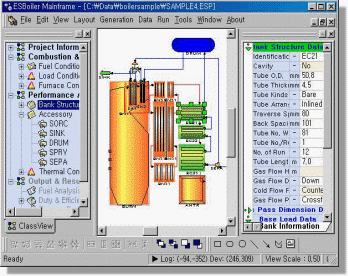

① 강력한 GUI방식의 입력시스템
-초보자라도 쉽게 이용 가능
-실제 보일러 구조와 유사하게 구현 가능
-객체지향 기법을 적용하여 임의구조 보일러에도 가능
② 그래픽 기능의 사용자 인터페이스 제공
-보일러 구성 객체를 생성
-실 보일러 구성과 유사한 GUI입력화면 구현
③ 다양한 용도 제공
-가스, 액체, 고체 연료의 연료 및 연소특성 분석
-보일러 효율, 부하 및 성능 계산
-기존 보일러의 성능 평가 및 연료개조에 적용
기능
① 다양한 연료의 연소해석 기능 (기체, 액체, 고체 연료 등)
-LNG, B-C유, 석탄, ORIMULSION유, 각종 부생 연료 등
② 부생가스를 포함한 혼합연료의 연소해석
-3종류의 혼합 연료의 연소해석 까지 가능

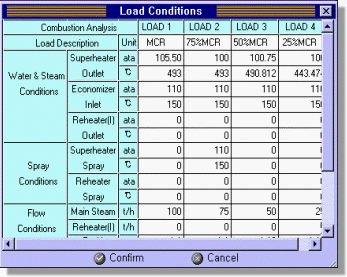

③ 부하별 보일러 Duty, 효율, 공기량, 가스량 계산 기능
-부하단위의 부분적인 계산 모듈화를 적용

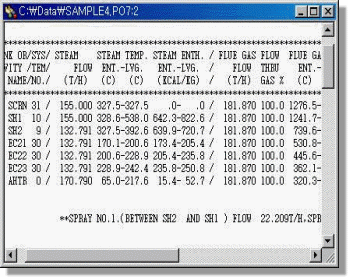

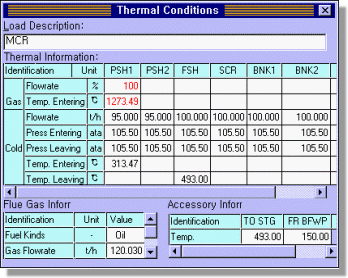

④ 화로출구에서 공기 예열기까지 보일러 열 계산 기능
-화로 출구 온도를 포함한 화로해석 계산

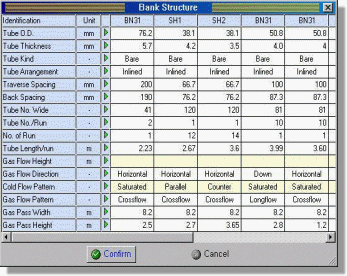

-보일러 각부 전열계산
-과열기 재질 및 전열면의 크기 검토
-재생식 공기 예열기 성능계산
⑤ 다양한 구조의 산업 및 발전용 보일러 열 성능 해석 기능
-가스 변동에 따른 진동 발생 여부
-송풍기 용량 및 토출 압력 검토
-Spray유량 및 밸브 용량, Gas Damper 설계 및 제어
⑥ 견적 및 물량 자동 산출
-설계에서 견적까지 가능한 물량 산출
-각 전열부별 물량 산출
⑦ metal temp계산 및 보조기기 sizing
-과열기, 재열기 등 tube metal 온도 계산기능
-적정 tube 사용온도 설정 및 제시
-FD Fan, Drum, Attemperator 등 보조기기 sizing
사용예

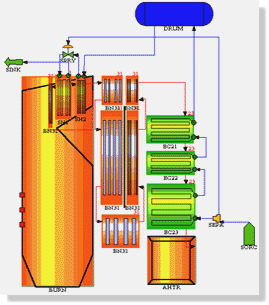

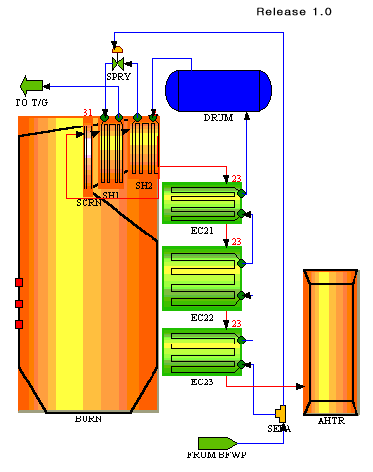

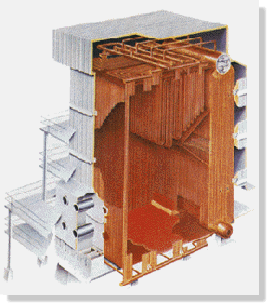

본 보일러는 최종 과열기 증기압과 온도가 높은 산업용 열병합 보일러 형태로 많이 채택 되고 있는 비교적 간단한 구조의 보일러 형상 입니다. 화로출구에서 나온 연소 가스는 화로의 nose의 상부에 위치한 2차 과열기와 1차 과열기를 통과하여 후부 bank 형상의 전열부를 지나 급수 절탄기를 거쳐 공기 예열기를 통과 하는 구조입니다.
