ESincin® 는 객체지향을 목표로 해서 쓰레기 소각 보일러의 견적을 위한 기본 설계를 도와주는 강력한 시스템을 구축하고자 하는 목적에서 개발된 것입니다. 소각로의 보일러를 설계할 경우 고려할 사항으로는 사용되는 연료는 저발열량을 가진 쓰레기가 대부분이므로 연소 계산은 일반 석탄이나 오일연소와는 다르며 보일러 설계시에도 먼지 및 배출물이 많기 때문에 이에 대한 특별한 주의를 요합니다. ESincin® 은 소각로용 보일러의 설계시에 이용이되며 이처럼 특수한 연소계산 및 열계산을 동시에 수행할 수 있는 프로그램입니다.
특징
① 강력한 GUI 방식의 입력시스템
-초보자라도 쉽게 이용 가능
-실제 소각 보일러 구조와 유사하게 구현 가능
-객체지향 기법을 적용하여 임의구조 소각 보일러에도 가능
② 그래픽 기능의 사용자 인터페이스 제공
-보일러 구성 객체를 생성
-실 보일러 구조와 유사한 GUI입력 화면 구현
③ 다양한 용도 제공
-각종 쓰레기 및 폐기물의 성분 및 연소특성 분석
-연소계산 및 성능 계산
기능
① 사용자 지정의 다양한 해석 Mode 지정 기능
-연소, 성능의 개별 해석기능 및 조합계산 기능

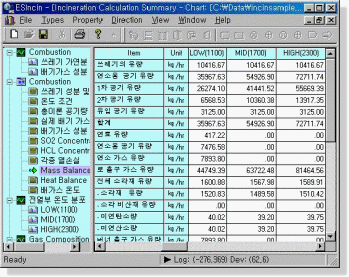

② 폐기물 소각 물 성부분석 및 연소가 계산 기능
-쓰레기 가연분 조성분석 및 배가스 성분계산
-필요 연소 공기량 및 배가스량 계산
-보조연료 계산기능
-각종 환경발생 물질 계산
-열 및 물질 수지계산

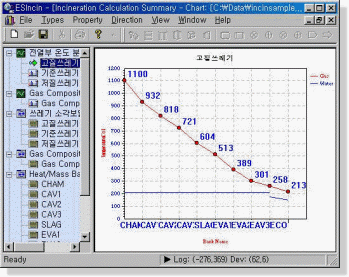

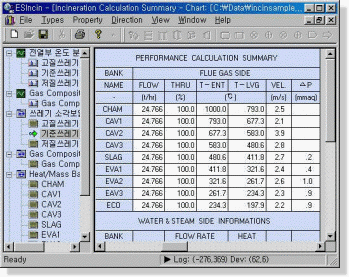

③ 부하별/쓰레기 성상별 전열부 온도분포 계산
-전열부 온도분포 Graphic출력
-각 전열면별 Heat & Mass 계산 및 출력
④ 연소가스 연소실 체류시간 계산 기능
⑤ 보일러 출구가스 제어 기능
⑥ 조건별 증발량 및 과열기 Spray수량 계산기능

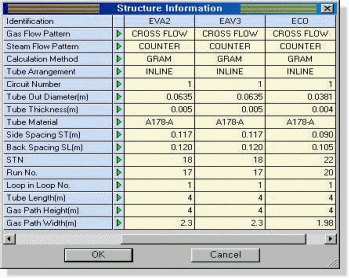

⑦ 경험 Data의 입력 기능
-전열면별 오염계수 및 전열계수 입력기능
⑧ 견적 및 물량 자동 산출
-설계에서 견적까지 가능한 물량 산출
-각 전열부별 물량 산출
⑨ metal temp계산 및 보조기기 sizing
-과열기, 재열기 등 tube metal 온도 계산기능
-적정 tube 사용온도 설정 및 제시
-FD Fan, Drum, Attemperator 등 보조기기 sizing
사용예
아래 그림은 ESincin® S/W 의 각 기능을 사용해서 몇 가지 보일러 모델에 대해 기본설계해석을 수행한 예들입니다.
예제 1

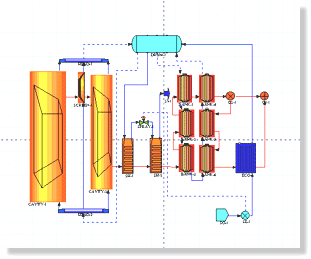

두개의 Cavity로 구성되어 있으며 2단의 과열기가 있고 과열기 사이에 증기 온도 조절용 Spray Valve가 놓여 있습니다. Spray 유량은 Spray후류 전열면의 출구 과열증기 온도를 지정해줌으로써 결정됩니다. 또한 일반 보일러와 같은 구조의 Steam Drum과 Water Drum사이에 증발관이 배치되어 있는 구조로 보일러 최종 전열면의 가스온도를 제어할 수 있는 Bypass 가스 Duct가 있는 구조의 보일러입니다.
예제 2

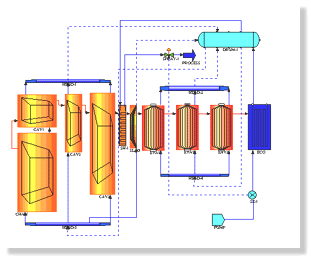

첫번째 Cavity하부는 Castable로 되어 있으며 하류에는 2개의 Cavity와 과열기,Slag Screen Bank와 3개의 증발전열면 및 절탄기가 Serial로 배치되어 있는 구조의 보일러입니다.
